GLASS-Jack GL-CC 1200

Detailní popis produktu

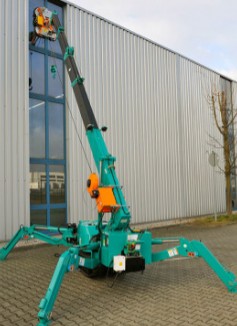

Zařízení pro manipulaci s velkoformátovými skleněnými prvky v kombinaci s mini jeřábem nebo teleskopickým vysokozdvižným vozíkem.

Zvedák OKTOPUS® GLASS-Jack GL-CC 1200 DES je určen pro manipulaci s velkoplošnými skleněnými tabulemi a okenními prvky do maximální hmotnosti 1200 kg. Je vybaven dvouokruhovým vakuovým systémem pro použití na staveništích dle normy DIN EN 13155. Rychlovýměnná bateriová kazeta umožňuje výměnu baterií během několika sekund.

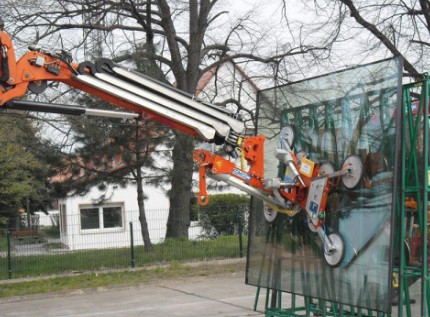

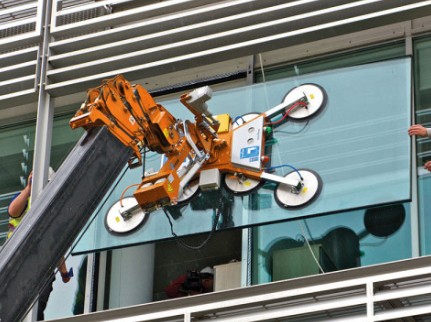

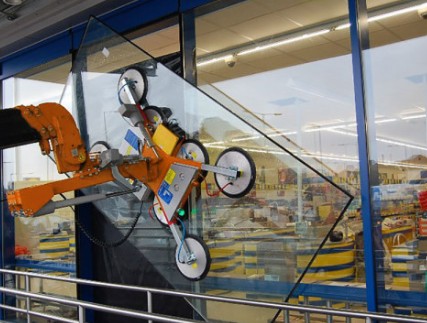

Speciální adaptéry umožňují přírubové připojení k rameni různých modelů mini jeřábů a nakládacích jeřábů (dodaných zákazníkem), což umožňuje zasklívání i v těžko dostupných místech. Přísavný rám lze hydraulicky otočit o 120°, elektricky plynule otáčet o 360° a také elektricky naklápět o ± 35° doleva nebo doprava.

Speciální adaptér s integrovanými hydraulickými pohony, které jsou nezávislé na zvedáku a OKTOPUS® GL-CC 600 DES (boční zdvih: ± 100 mm vlevo/vpravo, teleskopický výložník: 300 mm vpřed/vzad), umožňuje provozovat OKTOPUS® GL-CC 1200 DES společně s teleskopickým vysokozdvižným vozíkem.

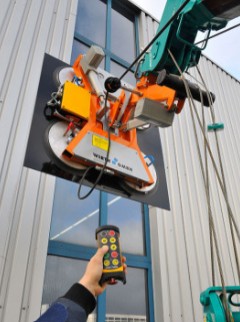

Všechny funkce jsou ovládány dálkovým rádiovým ovládáním.

MEZNÍ PRACOVNÍ ZATÍŽENÍ

Přísavky / Mezní pracovní zatížení:

• 4 kulaté přísavky Wirth Ø 400 mm do 400 kg (ploché skleněné tabule)
• 8 kulatých přísavek Wirth Ø 400 mm do 800 kg (ploché skleněné tabule)
• 12 kulatých přísavek Wirth Ø 400 mm do 1200 kg (ploché skleněné tabule)
• 20 kulatých přísavek Wirth Ø 280 mm do 1000 kg (zakřivené skleněné tabule, r ≥ 2 m)

TECHNICKÉ PARAMETRY

• Vlastní hmotnost: v závislosti na vybavení 210 až 285 kg
• Typ přísavného rámu: X - Přísavný most pro ploché tabule
• Typ přísavek:
• Kulaté přísavky Wirth Ø 400 mm (ploché skleněné tabule)
• Ovládání: Rádiové dálkové ovládání
• Generování vakua: Elektrické vakuové čerpadlo
• Vakuový systém: Dvouokruhový vakuový systém pro použití na staveništi
• Jmenovitý tlak:-0,65 až - 0,73 baru
• Napájení: Baterie 24 V DC

Monitorování:

• Vakuový tlakoměr
• Elektronický tlakový spínač
• Indikátor vybití baterie

Příslušenství:

• Nabíječka baterií
• Technická dokumentace
• Kryty přísavných talířů

Volitelné příslušenství:

• Přepravní vozík
• Různé adaptéry pro montáž jeřábu

Volitelné vybavení:

• Přísavný rám pro zakřivené tabule
• Tlačítko odsátí
• Adaptér pro vysokozdvižný vozík
