OKTOPUS® GLASS-Jack GL-RN 400/600/800

Detailní popis produktu

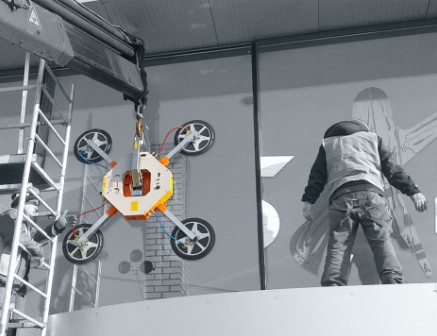

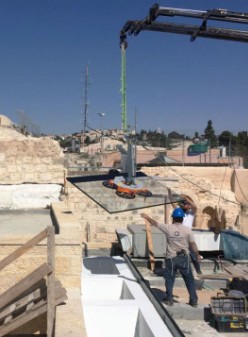

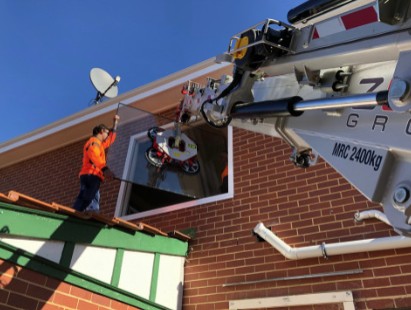

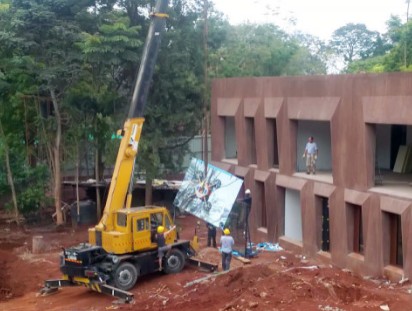

Vakuový zvedák pro použití na staveništi s funkcí ručního otáčení a naklápění

Použití

Manipulace s plochými a zakřivenými skleněnými tabulemi (konkávními nebo konvexními, poloměr ohybu ≥ 1 m) a okenními prvky. Manipulace se zakřivenými skleněnými tabulemi je povolena pouze s volitelným adaptérem s přísavkou pro zakřivené skleněné tabule. Přísavné plochy zvedaných prvků musí být vzduchotěsné, musí mít čistý povrch a nesmí být zakryty ochrannou fólií.

Zařízení je vybaveno dvouokruhovým vakuovým systémem pro použití na staveništi dle DIN EN 13155. Jeřábové oko zařízení umožňuje jeho zavěšení na jeřáb nebo jiné zvedací zařízení. Přísavný rám lze ručně otáčet o 360° a naklánět o 90°. Polohovací a zobrazovací prvky jsou ergonomicky uspořádány a umožňují pohodlné polohování a přemisťování břemene. Elektricky poháněné vakuové čerpadlo je napájeno z bateriového systému 24 V DC. Odchylky od jmenovitého stavu jsou signalizovány optickými a akustickými výstražnými signály. I v případě úplného výpadku energie zůstává v každé přísavce podtlak po dobu nejméně 5 minut. Tímto způsobem je možné kdykoli zajistit bezpečné spuštění břemene.

Volitelný spouštěcí válec umožňuje plynulé a bez trhání spouštění břemene. Volitelná funkce "výdechu" usnadňuje a urychluje uvolnění přisátých skleněných tabulí.

Demontáží jeřábového ramene se konstrukční výška zvedáku OKTOPUS® GLASS-Jack GL-RN 400/600/800 snižuje na pouhých 140 mm. Tato nízká konstrukční výška umožňuje instalaci skleněných a fasádních prvků v obvykle pouze 300 mm širokých mezerách mezi fasádou budovy a lešením před ní. Použití patentovaného vodicího kroužku umožňuje otáčení zařízení spolu s přísavným břemenem o 360°. Pro manipulaci se zakřivenými skleněnými tabulemi pomocí zvedáku OKTOPUS® GLASS-Jack GL-RN 400/600/800 jsme vyvinuli speciální adaptér s přísavkou. Umožňuje manipulaci s konvexními nebo konkávními skleněnými tabulemi o poloměru nejméně 1 000 mm. S celkem 14 přísavkami dokáže adaptér bezpečně zvedat a přepravovat břemena s maximální hmotností až 320 kg. Celková hmotnost zvedáku OKTOPUS® GLASS-Jack GL-RN 400/600/800 s namontovaným adaptérem pro zakřivené skleněné tabule je 75 kg.

Mezní pracovní zatížení:

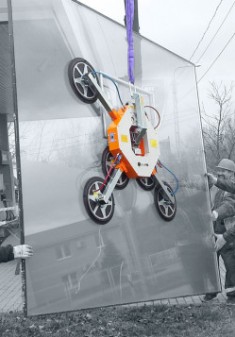

• 4 kulaté přísavky Wirth Ø 400 mm (s vodicím kroužkem / bez vodicího kroužku) do 400 kg (ploché skleněné tabule)
• 6 kulatých přísavek Wirth Ø 400 mm do 600 kg (ploché skleněné tabule)

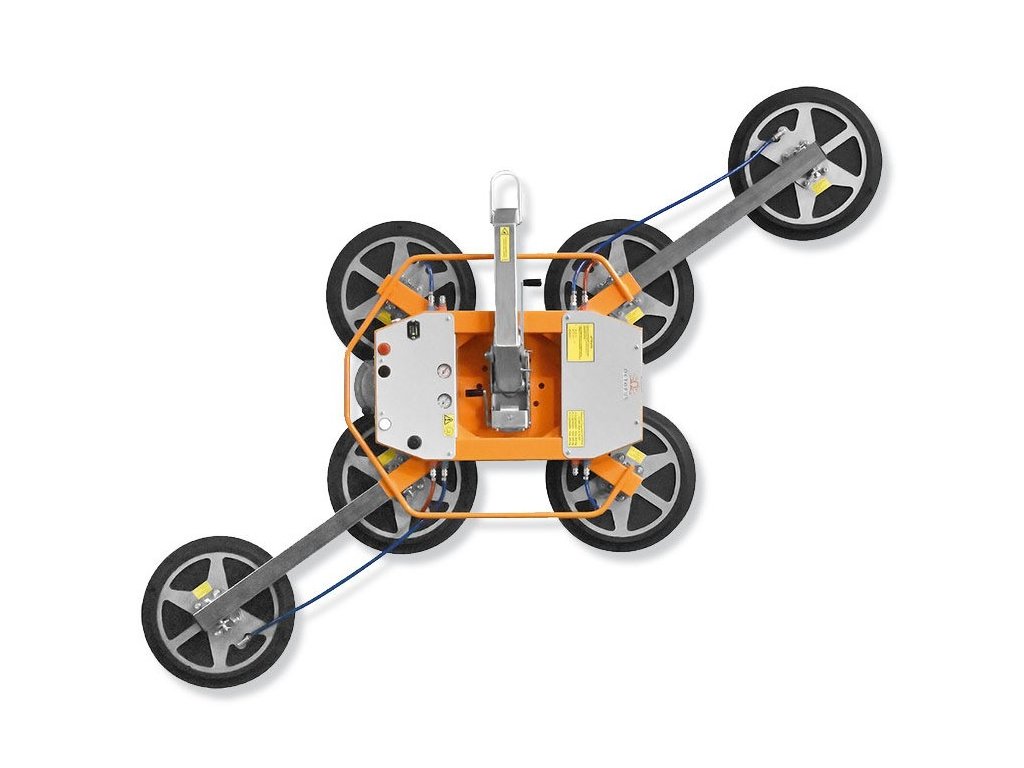

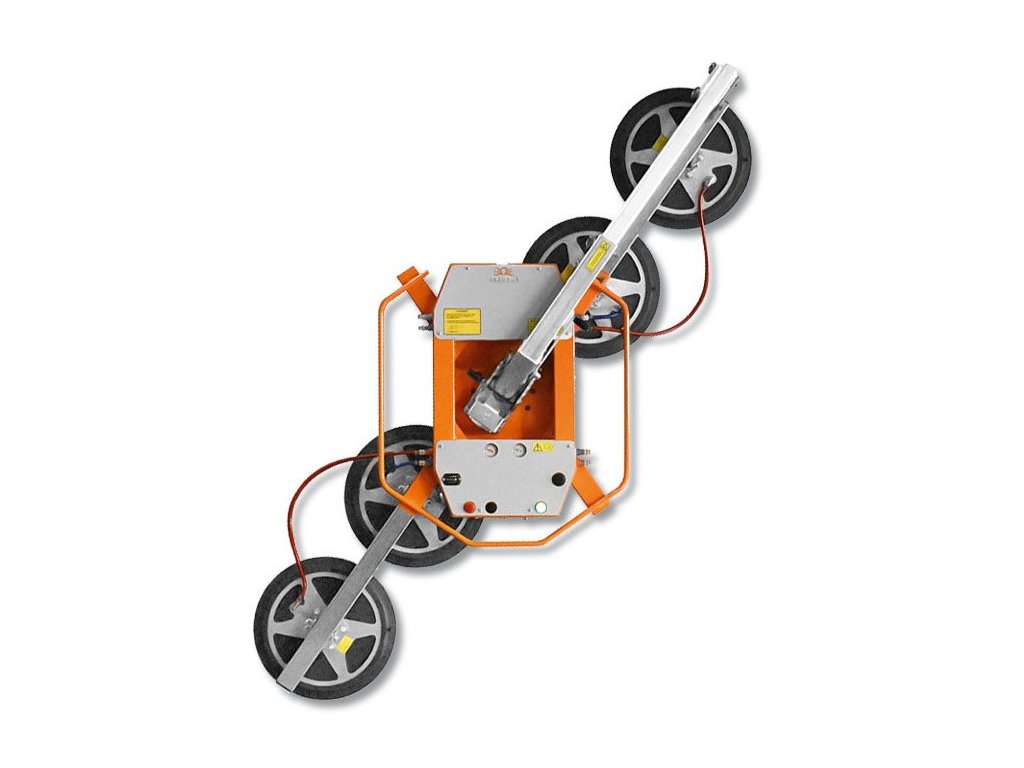

• 8 kulatých přísavek Wirth Ø 400 mm do 800 kg (ploché skleněné tabule)
• 14 kulatých přísavek Wirth Ø 200 mm do 320 kg (konvexní a konkávní zakřivené skleněné tabule)

Parametry:

• Vlastní hmotnost: V závislosti na konfiguraci cca 55 - 80 kg
• Typ přísavného rámu: X - Přísavný most pro ploché tabule
• Typ přísavek: Kulaté přísavky Wirth Ø 400 mm
• Operace: Ruční ovládání, volitelný ovládací panel na zařízení, volitelné kabelové dálkové ovládání, volitelné rádiové dálkové ovládání
• Generování vakua: Elektrické vakuové čerpadlo
• Vakuový systém: Dvouokruhový vakuový systém pro použití na staveništi
• Podtlak: -0,65 až -0,73 baru
• Napájení: Baterie 24 V DC
• Monitorování:
  • Vakuový tlakoměr
  • Elektronický tlakový spínač
  • Indikátor vybití baterie
• Příslušenství:
  • Technická dokumentace
  • Nabíječka baterií
  • Kryty přísavek
• Volitelné příslušenství:
  • Přepravní box (volitelně uzamykatelný)
  • Přepravní vozík (různé verze)
• Volitelné vybavení:
  • Tlačítko výdechu
  • Vodicí kroužek pro montáž mezi lešení a fasádu
  • Jeřábové rameno s nastavitelnou délkou, otáčením aretovatelným v krocích po 18° a jeřábovým okem s nastavitelným sklonem

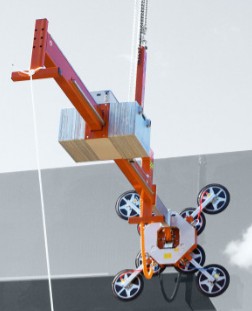

  • Jeřábové rameno s elektrickým spouštěcím válcem
  • Příprava pro kombinaci s GGA (s elektrickými ventily)
  • Adaptér s přísavkou pro zakřivené tabule (do 320 kg)
  • Prodloužení přísavek (snížená nosnost)
