OKTOPUS® PANEL-Jack GI-B 400

Detailní popis produktu

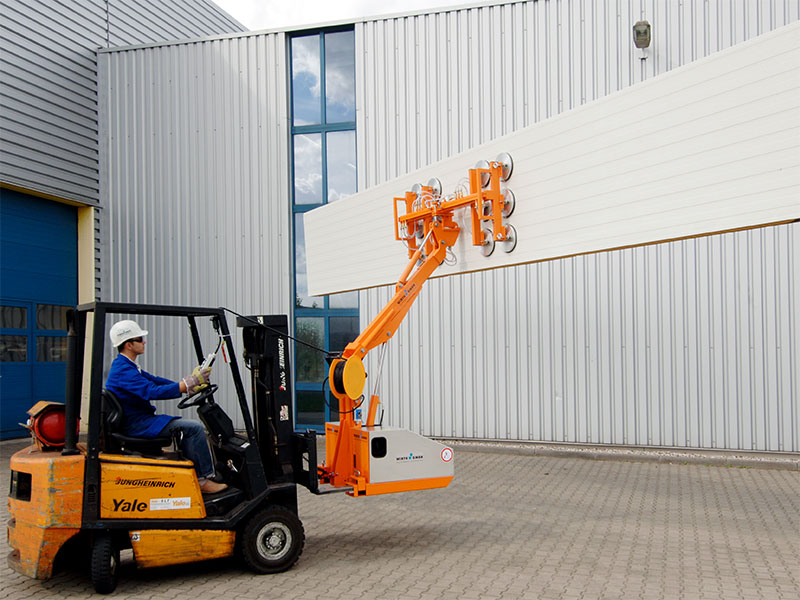

Určen pro použití s vysokozdvižným vozíkem s integrovanými hydraulickými funkcemi pro horizontální a vertikální montáž stěnových prvků a také pro montáž stropních prvků.

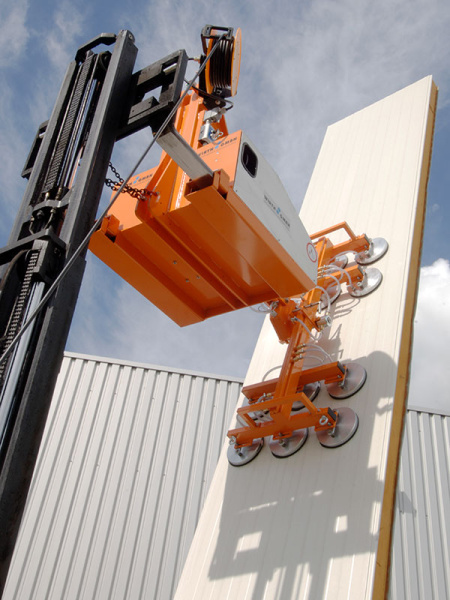

Pomocí osvědčených kulatých a oválných přísavek Wirth můžete s OKTOPUS® PANEL-Jack GI-B 400 přepravovat a instalovat téměř všechny standardní sendvičové prvky a mnoho vlnitých plechů. Přisávané plochy zvedaných prvků musí být vzduchotěsné, musí mít rovný a čistý povrch a nesmí být zakryty ochrannou fólií.

Dvouokruhový systém

• 2 nezávislé vakuové okruhy, každý vakuový okruh s dvojnásobnou pojistkou a integrovanou rezervou vakua
• pro použití na staveništi dle DIN EN 13155

Použití

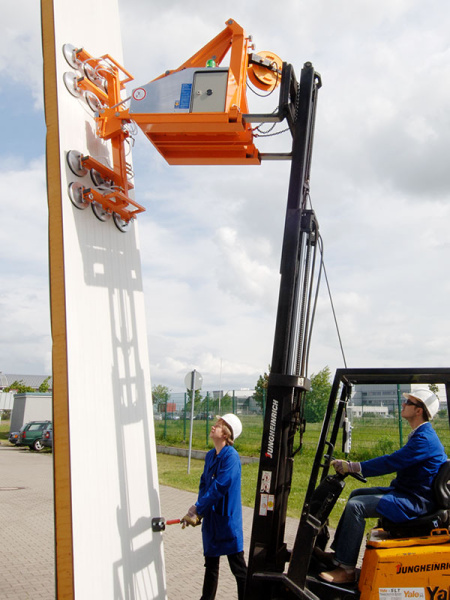

• horizontální a vertikální instalace stěnových prvků pro průmyslové a chladírenské konstrukce

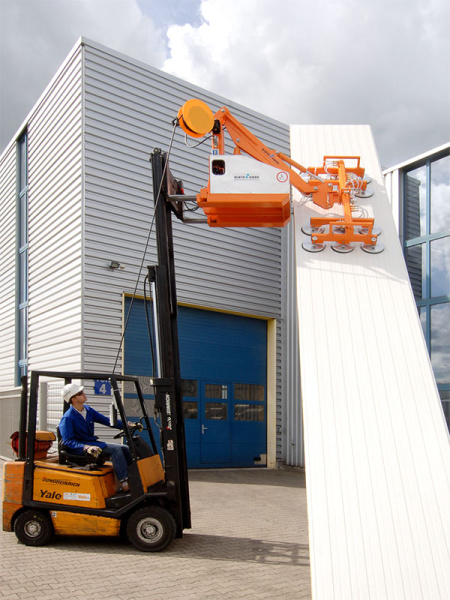

• montáž stropních prvků do délky 8 m

MEZNÍ PRACOVNÍ ZATÍŽENÍ

Přísavky                                                             Mezní pracovní zatížení

8 kulatých přísavek (ø 250 mm)                             250 kg

12 kulatých přísavek (ø 250 mm)                          400 kg

8 oválných přísavek (100 mm x 320 mm)          130 kg

12 oválných přísavek (100 mm x 320 mm)        200 kg

TECHNICKÉ PARAMETRY

Hmotnost: cca 600 kg

Ovládání:  ovládací panel připojený kabelem k zařízení

Napájení:  dobíjecí baterie, 24 V

Generování vakua:  vývěva

Přísavky: Standardní přísavky Wirth
- kulaté přísavky (ø 250 mm) nebo oválné přísavky (100 mm x 320 mm)

Příslušenství:

- bezpečnostní pásy
- ochranné kryty

 Volitelné vybavení:

- dálkové rádiové ovládání
- sací most 5 m
