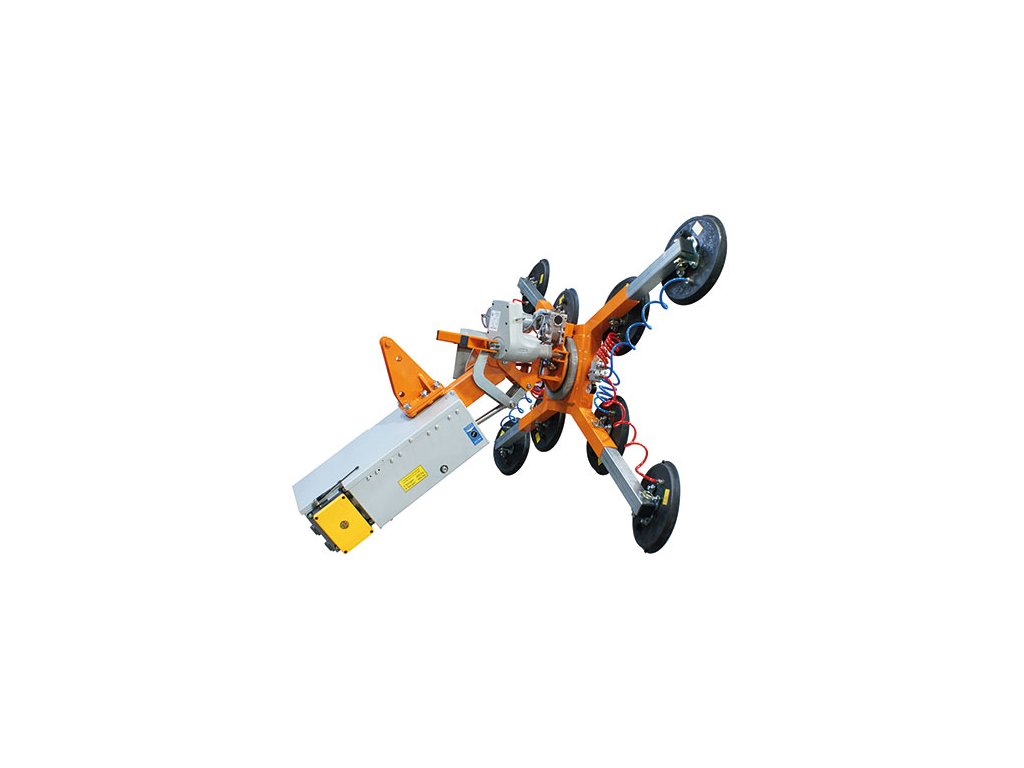

GLASS-Jack GL-CC 600 - Robotická hlava

Detailní popis produktu

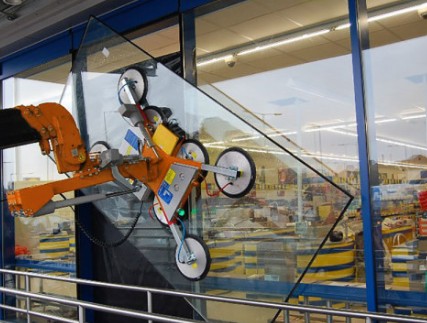

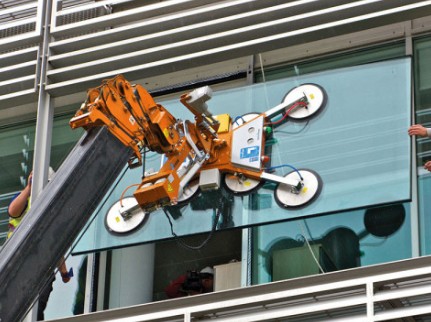

Zařízení pro manipulaci s velkoformátovými skleněnými prvky v kombinaci s mini jeřábem nebo teleskopickým vysokozdvižným vozíkem

Zvedák OKTOPUS® GLASS-Jack GL-CC 600 DES je určen pro manipulaci s velkoplošnými skleněnými tabulemi a okenními prvky do maximální hmotnosti 600 kg. Je vybaven dvouokruhovým vakuovým systémem pro použití na staveništích dle normy DIN EN 13155. Rychlovýměnná bateriová kazeta umožňuje výměnu baterií během několika sekund.

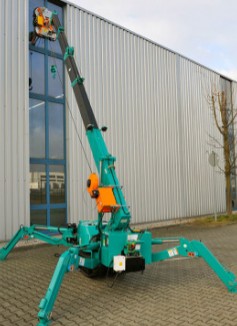

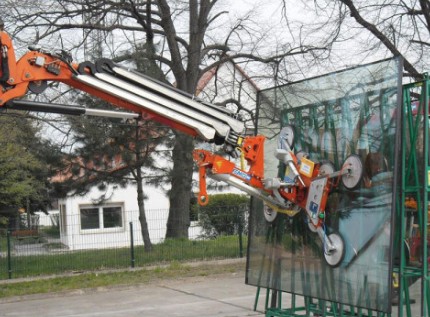

Speciální adaptéry umožňují přírubové připojení k rameni různých modelů mini jeřábů a nakládacích jeřábů (dodaných zákazníkem), což umožňuje zasklívání i v těžko dostupných místech. Přísavný rám lze hydraulicky otočit o 120°, elektricky plynule otáčet o 360° a také elektricky naklápět o ± 35° doleva nebo doprava.

Speciální adaptér s integrovanými hydraulickými pohony, které jsou nezávislé na zvedáku a OKTOPUS® GL-CC 600 DES (boční zdvih: ± 100 mm vlevo/vpravo, teleskopický výložník: 300 mm vpřed/vzad), umožňuje provozovat OKTOPUS® GL-CC 600 DES společně s teleskopickým vysokozdvižným vozíkem.

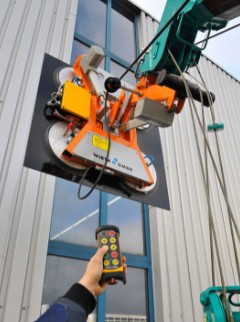

Všechny funkce jsou ovládány dálkovým rádiovým ovládáním.

 MEZNÍ PRACOVNÍ ZATÍŽENÍ

Přísavky / Mezní pracovní zatížení:

•  4 kulaté přísavky Wirth Ø 300 mm do 300 kg (ploché skleněné tabule)
• 8 kulatých přísavek Wirth Ø 300 mm do 600 kg (ploché skleněné tabule)
• 12 kulatých přísavek Wirth Ø 280 mm do 600 kg (konkávní zakřivené skleněné tabule, r ≥ 2 m)
• 12 kulatých přísavek Wirth Ø 280 mm do 450 kg (konvexní zakřivené skleněné tabule, r ≥ 2 m)

TECHNICKÉ PARAMETRY

Vlastní hmotnost: v závislosti na vybavení 145 až 170 kg

Typ přísavného rámu: X - Přísavný most pro ploché tabule

Typ přísavek: Kulaté přísavky Wirth Ø 300 mm (ploché skleněné tabule)

Ovládání: Rádiové dálkové ovládání

Generování vakua: Elektrické vakuové čerpadlo

Vakuový systém: Dvouokruhový vakuový systém pro použití na staveništi

Jmenovitý tlak: -0,65 až - 0,73 baru

Napájení: Baterie 24 V DC

Monitorování:

• Vakuový tlakoměr
• Elektronický tlakový spínač
• Indikátor vybití baterie

Příslušenství:

• Nabíječka baterií
• Technická dokumentace
• Kryty přísavných talířů

 Volitelné příslušenství:

• Přepravní vozík
• Různé adaptéry pro montáž jeřábu
• Volitelné vybavení:
• Přísavný můstek pro zakřivené tabule
• Tlačítko odsátí
• Adaptér pro vysokozdvižný vozík

 Katalogový list s technickými detaily zde.
