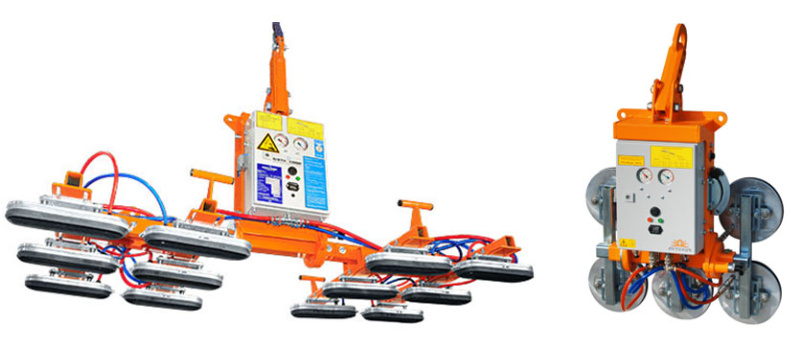

OKTOPUS® PANEL-Jack KS-BN 400
Kód: 103Detailní popis produktu
Pro montáž horizontálních a vertikálních stěnových prvků a také pro montáž střešních prvků
Pomocí osvědčených kulatých a oválných přísavek Wirth nebo dvoukomorové obdélníkové přísavky můžete s OKTOPUS® PANEL-Jack KS-B přepravovat a instalovat téměř všechny standardní sendvičové prvky a mnoho vlnitých plechů. Přisávané plochy zvedaných prvků musí být vzduchotěsné, musí mít rovný a čistý povrch a nesmí být zakryty ochrannou fólií.
Dvouokruhový systém
- 2 nezávislé vakuové okruhy, každý vakuový okruh s dvojnásobnou pojistkou a integrovanou rezervou vakua
- pro použití na staveništi dle DIN EN 13155
Použití

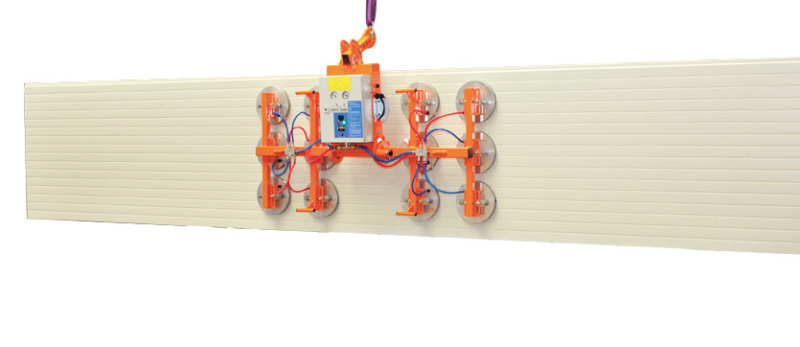

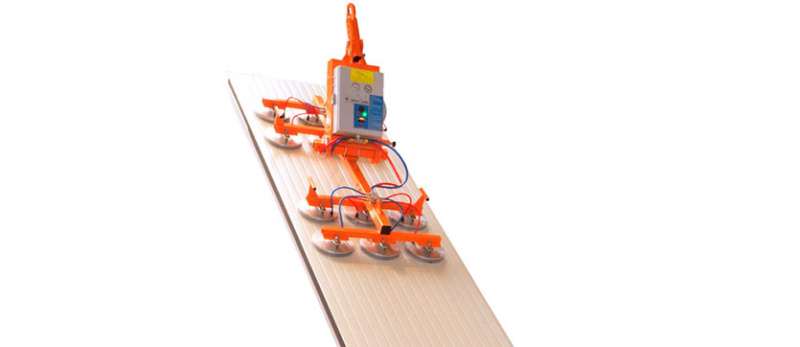

- vhodné pro horizontální i vertikální instalaci stěnových prvků a také pro instalaci střešních prvků o délce až 16 m (s namontovanými nástavci) .
MEZNÍ PRACOVNÍ ZATÍŽENÍ
Přísavky Maximální nosnost v závislosti na typu přísavky a sklonu (α) instalovaných prvků
0° ≤ α ≤ 10° 0° ≤ α ≤ 10°
8 kulatých přísavek (∅ 250 mm) 350 kg 250 kg
12 kulatých přísavek (∅ 250 mm) 400 kg 400 kg
8 oválných přísavek (100 mm x 320 mm) 200 kg 130 kg
12 oválných přísavek (100 mm x 320 mm) 300 kg 200 kg
16 oválných přísavek (100 mm x 320 mm) 400 kg 260 kg
4 dvoukomorové obdélníkové přísavky (980 x 180 mm) 400 kg 400 kg
TECHNICKÉ PARAMETRY
Hmotnost: v závislosti na vybavení 145 až 250 kg
Ovládání: ovládací panel na zařízení
Napájení: dobíjecí baterie, 24 V
Generování vakua: vývěva
Přísavky: Standardní přísavky Wirth
- kulaté přísavky (ø 250 mm)
- oválné přísavky (100 mm x 320 mm)
-
dvoukomorová obdélníková přísavka (980 x 180 mm)
Volitelné příslušenství:
- - přepravní a úložný box
- - přepravní vozík
- - přepravní paleta
- - bezpečnostní pásy
- - Kryty přísavných talířů
Volitelné vybavení:
- - krátký sací můstek
Zajišťujeme odborný servis a každoroční revize podle platných norem a nařízení výrobce.
Bezpečná manipulace: 0°C - 40°C.
Nepoužívat přísavku v dešti!
