Vakuová přísavka 3500

Kód: 453
Na dotaz
1 Kč
Na dotaz

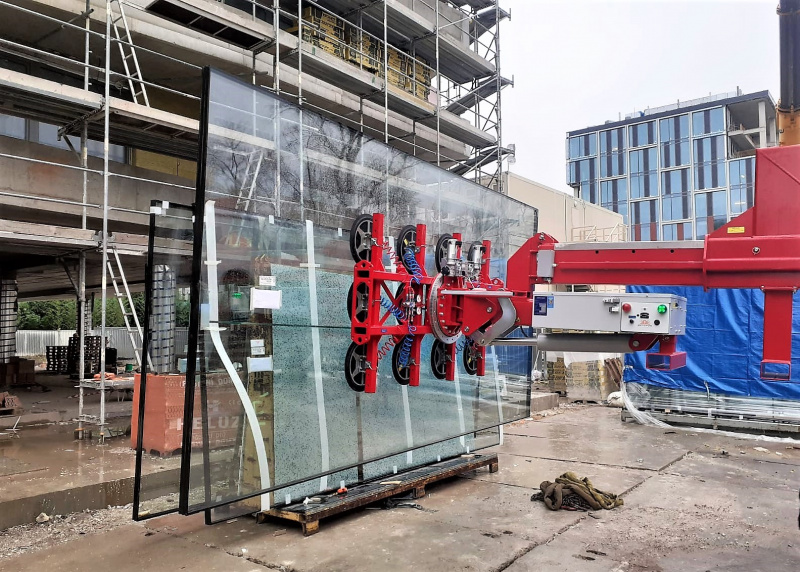

Instalační systém  GL-CC 3500 je vakuové zvedací zařízení se dvěma samostatnými vakuovými okruhy v souladu s ČSN EN 13155:A2, určené ke zvedání rovných skleněných tabulí nebo podobných vhodných materiálů.

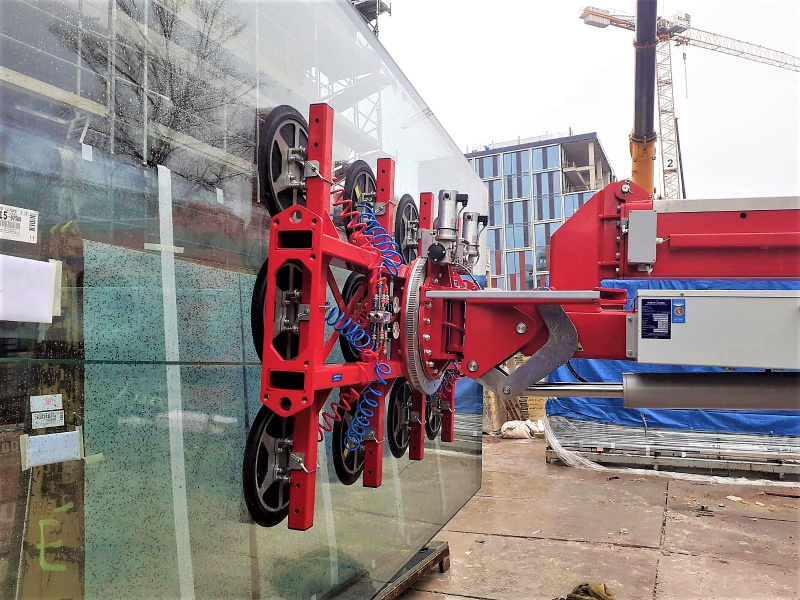

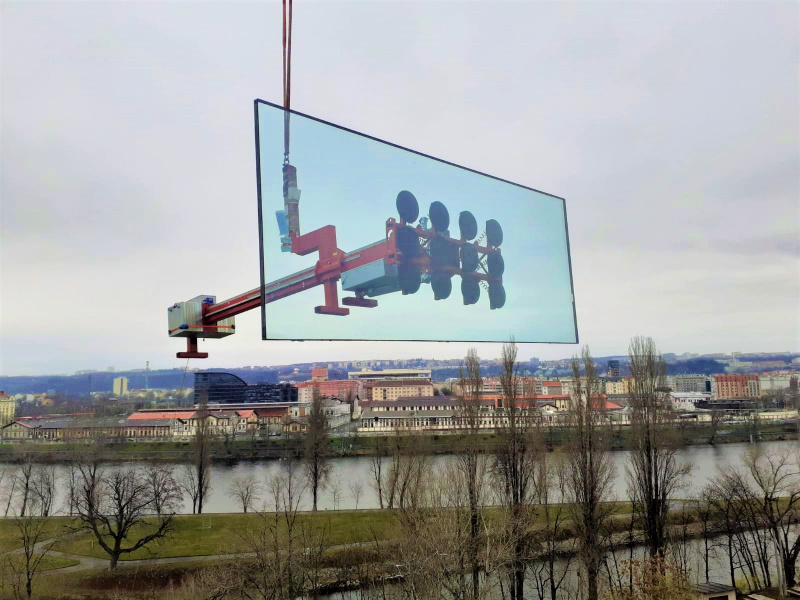

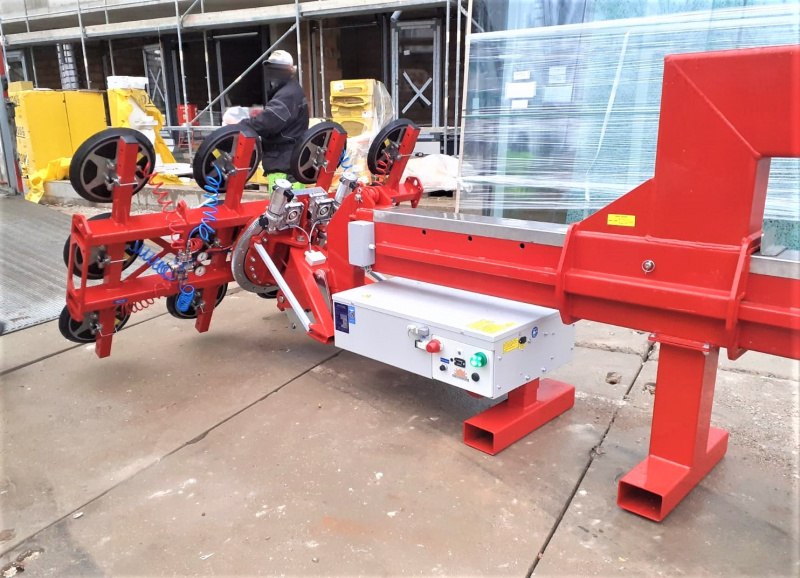

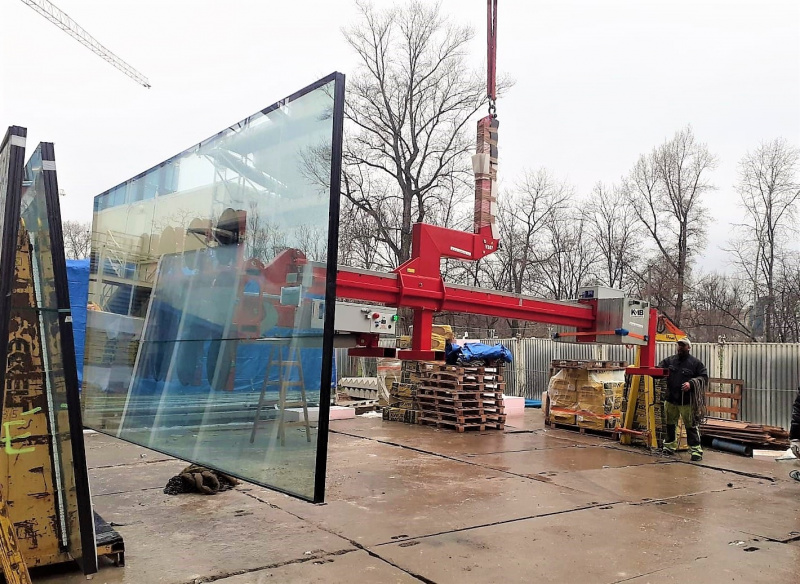

Možnosti konfigurace: 1200 kg, 2400 kg, 3500 kg

Detailní informace

Detailní popis produktu

Instalační systém OKTOPUS GL-CC 3500 je vakuové zvedací zařízení se dvěma samostatnými vakuovými okruhy v souladu s ČSN EN 13155:A2, určené ke zvedání rovných skleněných tabulí nebo podobných vhodných materiálů.

Možnosti konfigurace: 1200 kg, 2400 kg, 3500 kg

napájení: baterie 24 V DC 24 Ah  (systém rychlé výměny)

maximální nosnost: 3 500 kg

vlastní váha: cca 1 000 kg

pohyby: naklápění 120°hydraulicky rotace 360°elektricky otáčení +/- 40°elektricky

přísavné talíře: 36 ks Ø 400 mm

sací rám: určeno pro rovné skleněné tabule

verze 1: 2,2 m x 1,3 m - 1,6 m s 12 přísavnými talíři, nosnost 1 200 kg

verze 2: 3,6 m x 1,3 m - 1,6 m s 24 přísavnými talíři, nosnost 2 400 kg            3

verze 3:   7 m x 1,3 m - 1,6 m s 36 přísavnými talíři, nosnost 3 500 kg

jmenovitý pneumatický tlak: -0,65 bar až -0,73 bar ovládání: radiové dálkové ovládání

vybavení: integrovaná nabíječka baterií, technická dokumentace barva: RAL 2011/RAL 9006

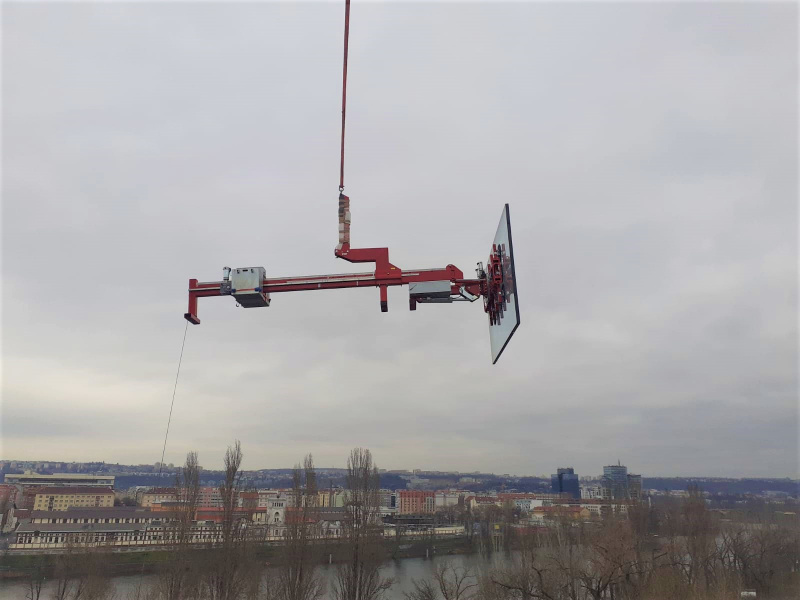

Zařízení lze pomocí adaptéru připojit k vahadlu 5000. GL-CC 3500 je určen pro manipulaci se skleněnými tabulemi nebo jinými vhodnými materiály o maximální hmotnosti do 3 500 kg. Kontinuální rotace skleněných tabulí o 360 ° a otáčení +/- 40 ° se provádí elektricky, zatímco sklopení o 120 ° se provádí hydraulicky. Vakuum je generováno elektrickou vakuovou pumpou. Digitální tlakové spínače permanentně kontrolují hladinu vakua v zařízení a zapnou vakuovou pumpu, pokud je vakuum nižší než 65 %. Vizuální a akustická signalizační zařízení informují o odchylkách od normálního stavu. V nepravděpodobném případě úplného výpadku elektrického proudu zajišťují instalované zpětné ventily společně s vakuovými nádržemi udržení sacího zatížení po dobu nejméně 5 minut. Vysílač signálu řídí bezchybné fungování dodávky energie a informuje obsluhu o každém poruše ostrým alarmem.
