GLASS-Jack GL-KN 1000

Detailní popis produktu

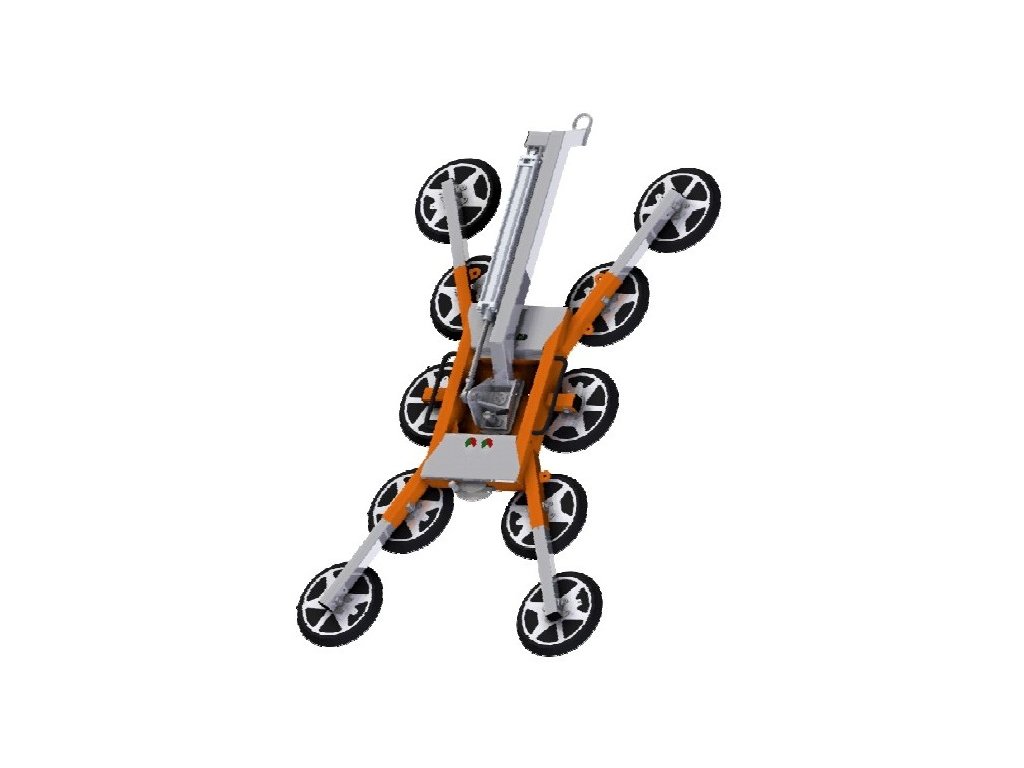

Vakuové zvedací zařízení pro použití na staveništi s funkcí ručního otáčení a naklápění

Díky různým možnostem konfigurace zvedáku OKTOPUS® GLASS-Jack GL-KN 1000 (dřívější označení WH1000) lze vakuový zvedák přizpůsobit různým formátům tabulí. Prodlužovací ramena umožňují manipulaci i s velkoplošnými prvky do maximální hmotnosti 1000 kg. Volitelný spouštěcí válec umožňuje jemné a bez trhání spouštění břemene. Ofukovací zařízení, které je k dispozici také jako volitelná výbava, usnadňuje a urychluje uvolnění nasátého skla.

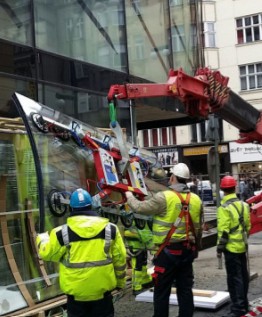

Aby bylo možné manipulovat se zakřivenými skleněnými tabulemi pomocí zvedáku OKTOPUS® GLASS-Jack GL-KN 1000, byl vyvinut speciální přísavný adaptér. Umožňuje manipulaci s konvexními nebo konkávními zakřivenými skleněnými tabulemi o poloměru nejméně 2000 mm. Díky celkem 16 přísavným deskám dokáže přísavný adaptér bezpečně zvedat a přepravovat břemena až do hmotnosti 800 kg. Celková hmotnost zvedáku OKTOPUS® GLASS-Jack GL-KN 1000 s namontovaným adaptérem pro zakřivené skleněné tabule je 180 kg.

MEZNÍ PRACOVNÍ ZATÍŽENÍ

Přísavky / Mezní pracovní zatížení:

•  6 kulatých přísavek Wirth Ø 400 mm do 1000 kg (ploché skleněné tabule)
• 8 kulatých přísavek Wirth Ø 400 mm do 800 kg (ploché skleněné tabule)
• 10 kulatých přísavek Wirth Ø 400 mm do 1000 kg (ploché skleněné tabule)

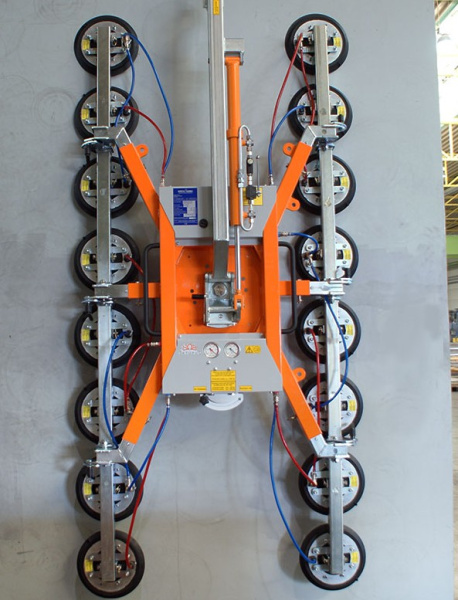

• 16 kulatých přísavek Wirth Ø 280 mm do 800 kg (ploché a zakřivené skleněné tabule)

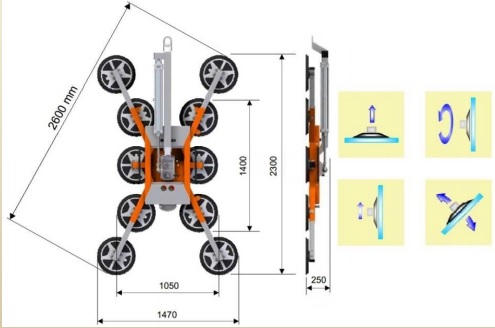

TECHNICKÉ PARAMETRY

Vlastní hmotnost: V závislosti na konfiguraci cca 90 - 180 kg

Typ přísavného rámu: X - Přísavný most pro ploché tabule

Typ přísavek: Kulaté přísavky Wirth Ø 400 mm

Ovládání: Ruční ovládání, volitelný ovládací panel na spotřebiči, volitelné kabelové dálkové ovládání, volitelné rádiové dálkové ovládání

Generování vakua: Elektrické vakuové čerpadlo

Vakuový systém: Dvouokruhový vakuový systém pro použití na staveništi

Jmenovitý tlak: -0,65 až -0,73 baru

Napájení: Baterie 24 V DC

Monitorování:

• Vakuový tlakoměr
• Elektronický tlakový spínač
• Indikátor vybití baterie

Příslušenství:

• Nabíječka baterií
• Technická dokumentace

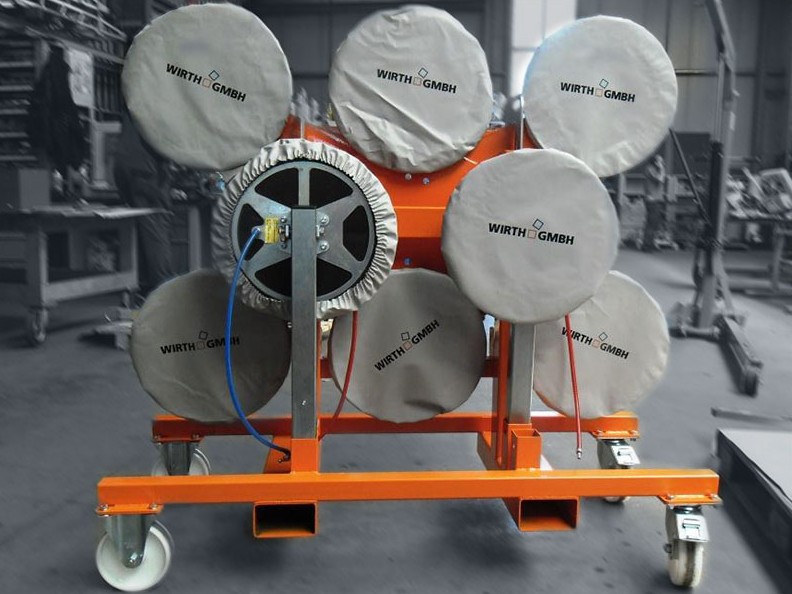

• Kryty přísavných talířů

Volitelné příslušenství:

• Přepravní vozík (různé verze)

Volitelné vybavení:

• Tlačítko odsátí
• Jeřábové rameno s elektrickým spouštěcím válcem
• Příprava pro kombinaci s GGA (s elektrickými ventily)
• Adaptér s přísavkou pro zakřivené tabule (do 800 kg)
• Prodloužení přísavek (snížená nosnost)

 Přísavku sami využíváme k manipulaci se skly a zasklívání a proto držíme řadu náhradních dílů skladem.

 Vakuovou přísavku na sklo GLASS-Jack GL-KN 1000 nabízíme k pronájmu i k prodeji.

Více informací naleznete zde.
